Сварочный автомат АДФ-1000

Сварочный автомат АДФ-1000

Автомат для дуговой сварки плавящимся электродом АДФ-1000 исполнение 02, с блоком управления БУ-20, с естественным охлаждением токопроводящей части сварочной головки и сопла, с плавным регулированием скорости подачи электродной проволоки, с плавным регулированием скорости сварки, предназначен для автоматической однослойной и многослойной сварки под флюсом на постоянном токе прямолинейных стыковых и угловых швов, швов в «тавр» и стыковых швов с разделкой и без разделки кромок. Сварка осуществляется стальной электродной проволокой.

Сварочный автомат работает в комплекте с выпрямителями ВДУ-1000, ВДУ-1250.

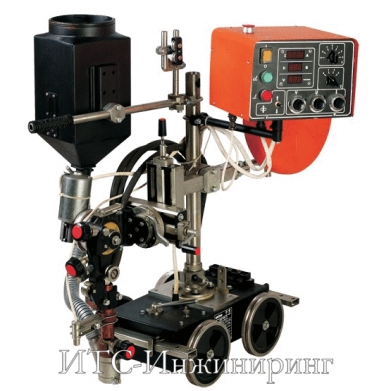

Сварочный автомат АДФ-1000 представляет собой самоходное устройство, в котором подача сварочной проволоки, перемещение, и защита дуги происходит автоматически по определенной программе.

По функциональным возможностям АДФ-1000 является аналогом сварочного трактора типа А2 (ESAB, Швеция).

Автомат АДФ-1000 производит сварку соединений встык с разделкой и без разделки кромок, угловых швов наклонным электродом, швов в «тавр», а так же нахлесточных швов. Швы могут быть прямолинейными и кольцевыми. В процессе работы автомат передвигается по изделию или по уложенной на изделие направляющей линейке.

Рекомендуемый источник питания - выпрямитель ВДУ-1250.

Преимущества сварочного автомата АДФ-1000

• Микропроцессорный блок управления
• Плавная регулировка скорости подачи электродной проволоки (сварочного тока)
• Плавная регулировка скорости перемещения тележки (скорости сварки)
• Стабилизация скорости сварки и скорости подачи проволоки
• Цифровая индикация величины сварочного тока и напряжения, скорости сварки, времени заварки кратера и времени растяжки дуги
• Возможность установки и запоминания времени заварки кратера и времени растяжки дуги
• Предварительная установка сварочного режима
• Дистанционное включение и плавное регулирование сварочного напряжения источника
• Регулировки положения сварочной головки в различных пространственных положениях (см. таблицу технических характеристик)
• Сменные ведущие ролики и вкладыши в токопроводе
• Возможность сцепления и расцепления колес с приводом с помощью муфты
• Наличие регулируемого копира для сварки тавровых швов и швов с разделкой кромок
• Наличие режимов "Аварийная остановка" и "Быстрая остановка сварки"
• Наличие пульта дистанционного управления
• Наличие лазерного указателя для контроля движения по шву
• По требованию заказчика возможна дополнительная укомплектовка трактора автомат. устройством сбора флюса и фонарем освещения рабочего места

Блок управления БУ-20

Блок управления предназначен для задания регулируемых режимов цикла сварки, индикации режимов сварки и управления работой автомата в процессе сварки. Расположение органов управления и органов индикации на лицевой панели блока управления приведены на рисунке:

1. Резистор регулировки скорости движения тележки (скорости сварки).
2. Тумблер перемещения сварочной проволоки вверх/вниз в режиме "Наладка".
3. Кнопка "Стоп". При нажатии обеспечивает прекращение сварки. Кнопка "Стоп" активна только в режиме "Работа".
4. Кнопка "Пуск". При нажатии обеспечивает инициализацию цикла сварки. Кнопка "Пуск" активна только в режиме "Работа".
5. Выключатель напряжения питания автомата.
6. Индикатор сварочного тока.
7. Индикатор сварочного напряжения.
8. Индикатор скорости сварки (единица измерения - см/мин.).
9. Переключатель режимов сварки ("-2" - сварка вправо, поджиг в движении; "-1" - сварка вправо, поджиг с места; "0" - сварка на месте"; "1" - сварка влево, поджиг с места; "2" - сварка вправо, поджиг в движении) и настроечных перемещений тележки ("-3" - перемещение вправо и "3" - перемещение влево).
10. Переключатель режимов сварки ("1" - стабилизация по напряжению; "2" - стабилизация по току) и режимов "Наладка/предустановка" ("0" - режим "Наладка" для настроечных перемещений тележки и сварочной проволоки; "3" - режим "Предварительная установка" для предустановок сварочного режима - тока, напряжения и скорости сварки).
11. Резистор регулировки скорости подачи проволоки (ток сварки).
12. Резистор регулировки сварочного напряжения выпрямителя.
